CTS西迪斯晶振赋能主动减震加速度传感技术

CTS西迪斯晶振赋能主动减震加速度传感技术
主动减震系统作为高端底盘,精密隔振平台,云台稳定设备的核心控制方案,依靠加速度传感器实时采集振动,冲击,侧倾信号,经由ECU快速运算,驱动阻尼执行机构反向抵消扰动,形成毫秒级负反馈闭环.整套系统的采样解调,PSI5总线传输,控制算法同步,全部依托稳定的时钟基准.一旦时钟受振动冲击,温度交变发生频漂,抖动跳变,就会直接造成加速度采集失真,控制响应滞后,主动减震效果大打折扣.
一,主动减震加速度传感:振动环境下隐藏的时序难题
主动减震区别于传统被动减振,对时序同步有着极高要求.加速度传感器是感知振动的神经,晶振时钟就是这条感知链路的时间标尺.在路面颠簸,设备持续振动,温差剧烈的工况中,普通晶振很容易暴露出短板,成为整个减振系统的性能瓶颈.第一,振动诱发频率偏移,传感采样信号失真.常规晶振加速度灵敏度偏高,在持续振动与冲击作用下,石英晶片受到应力扰动,谐振频率发生漂移.ADC采样间隔随时钟波动而紊乱,采集到的加速度波形混入时序误差,ECU获取失真数据后,阻尼调节力度出现偏差,车身抖动,平台振动无法有效抑制.第二,温漂叠加振动干扰,高低温工况控制失稳.汽车电子晶振底盘,工业隔振台温度跨度可达-40℃~+125℃,普通晶振温度漂移大,振动应力与温度漂移双重叠加,时钟误差持续累积.在寒冬低温或者夏季暴晒的高温环境下,主动悬架响应迟缓,甚至出现误触发,故障报警.第三,通信时序错位,闭环响应延迟.主流底盘加速度传感器大多采用PSI5双线传感总线,协议对时钟同步十分敏感.时钟抖动超标,会造成通信帧错位,丢包重传,姿态数据无法实时送达控制器,减振调节滞后,失去主动减震实时抵消振动的核心价值.第四,长期冲击疲劳,器件指标逐年衰减.底盘,隔振平台常年承受往复冲击,普通封装晶振晶片,电极容易产生疲劳老化.设备出厂时减振效果良好,使用一段时间后,时序精度持续劣化,售后故障增多,维保成本上升.第五,多路传感组网时钟串扰.高端底盘会布置多轴,多点加速度传感器,精密隔振平台搭载多路惯性采集单元.如果晶振抗干扰能力不足,时钟互相串扰,多路姿态数据时间戳无法对齐,姿态融合算法紊乱,减振控制策略出错.

很多研发工程师重点打磨加速度芯片,控制算法与执行器结构,却忽略了时钟器件的加速度灵敏度指标.在持续振动场景,低加速度灵敏度的CTS晶振,正是保障加速度传感闭环稳定的底层关键.
二,CTS西迪斯晶振核心工艺,适配强振动加速度传感场景
CTS针对主动悬架,主动隔振,IMU惯性测量等振动严苛场景,从晶片切割,支架结构,气密封装,振荡环路四大方向专项优化,降低晶振对加速度的敏感度,打造可耐受持续冲击的时序器件,产品线覆盖无源晶体,SPXO振荡器,TCXO温补振荡器.低加速度灵敏度晶片与支架结构是CTS的核心优势.选用高Q值AT切石英晶片,优化晶片支撑固定方案,削弱外部振动向谐振区域传递的应力,把加速度灵敏度控制在极低水平.在颠簸,高频振动工况下,晶振输出频率波动极小,时钟信号纯净稳定,保障ADC采样时序均匀,还原真实的振动加速度信号.陶瓷气密加固封装,满足车规可靠性标准.面向车载主动悬架的CTS晶振,采用气密性陶瓷封装,内部缓冲支架经过振动,冲击专项优化,全部通过AEC?Q200车规认证,可承受底盘环境下持续振动,冷热循环,盐雾湿热考验.密封腔体隔绝水汽与杂质侵入,有效抑制长期老化漂移,适配整车十年以上服役周期.宽温稳定性能,覆盖全工况温度区间.CTS工业与车规级SPXO,TCXO,在-40℃~+125℃宽温范围保持稳定频率精度;TCXO温补型号内置温度补偿电路,自动抵消石英晶体固有温漂,无论北方严寒还是底盘高温,时钟偏差可控,加速度采集精度不受温度变化干扰.丰富频率与输出规格,适配主流传感硬件生态.覆盖32.768kHzRTC时钟,16MHz,20MHz,24MHz,40MHz等MCU主控,PSI5通信,加速度采集常用基准频率,封装包含3225,2520,2016,1612贴片规格,HCMOS输出,可直接匹配市面主流底盘加速度芯片,PSI5收发单元与姿态采集MCU,外围电路简洁,降低硬件开发难度.
三,CTS晶振赋能主动减震加速度传感系统五大价值
3.1低加速度灵敏度,振动工况时钟稳定,传感波形真实
在持续颠簸,高频冲击环境中,CTS晶振受加速度激励带来的频偏极小,ADC采样时序均匀稳定,加速度传感器采集的振动波形真实可靠.ECU基于精准姿态数据计算阻尼力,减震执行机构精准反向抵消振动,实现顺滑可控的主动减振效果.
3.2AEC?Q200车规认证,适配底盘恶劣工况
用于主动悬架,电磁减震,空气悬架方案的CTS车规晶振,完成全套振动,冲击,温度循环,湿热盐雾可靠性测试,耐受底盘复杂环境,抵御路面冲击与四季温差变化.

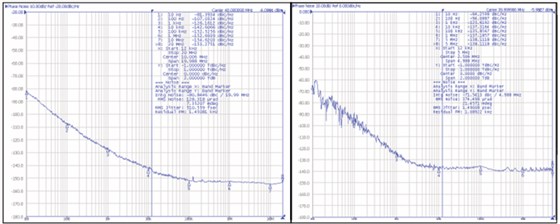

3.3稳定时序支撑PSI5总线通信,闭环控制低延迟
PSI5传感总线对同步时钟敏感,CTS低抖动时钟保障信号编码,采样,传输时序稳定,减少帧错误与数据重传,姿态数据实时传递至ECU,保证主动减振闭环响应速度.
3.4低老化漂移,设备全生命周期减振性能一致
气密陶瓷封装搭配成熟石英工艺,长期老化漂移控制优异.车辆,工业隔振台长年不间断运行,时钟指标衰减缓慢可控,避免使用中后期传感精度下滑,悬架故障报错,大幅降低运维压力.
3.5丰富规格矩阵,支撑分布式多路姿态传感组网
单轴垂直加速度传感器,多轴惯性姿态模组,均可匹配对应频率,封装,精度等级的CTS晶振.多路传感单元采用同规格抗振时钟,姿态数据时间戳对齐,多传感器融合算法稳定可靠.
四,典型应用场景
4.1新能源汽车主动悬架,MRC电磁减震系统
高端乘用车,SUV底盘主动减振方案,车身加速度传感器实时采集垂直,侧倾加速度信号,CTS车规晶振为传感器与PSI5通信提供基准时钟,动态调节阻尼,兼顾操控稳定性与乘坐舒适性.
4.2重卡,工程机械驾驶室主动隔振
工程车辆,货运重卡驾驶室减振模组,抑制发动机与路面带来的大幅度振动,降低驾驶员疲劳度,CTS抗振晶振保障振动信号持续稳定采集.
4.3激光设备,精密检测仪器主动隔振平台
显微镜,光谱检测,光刻配套隔振台,隔绝厂房地面振动干扰,依靠加速度传感器反馈抖动信号,CTS工业TCXO晶振提供高精度时钟,保障微米级检测精度.
4.4无人机,云台防抖主动减振单元
工业无人机,机载光电云台防抖系统,加速度计实时感知云台抖动,闭环驱动防抖机构,CTS晶振在飞行冲击,持续振动下维持姿态采集时序稳定.
4.5轨道交通车载设备减振模组
列车车载精密仪器舱,座椅主动减振单元,持续采集车体振动加速度,动态调节阻尼,保护车载控制器晶振设备,提升乘坐体验.
五,锦玉电子选型与PCB布局建议
第一,分级选型:普通工业隔振,非车规设备优先选用CTS工业级SPXO;汽车底盘,PSI5接口加速度传感方案,优先AEC?Q200车规系列;温差极大,高精度需求场景选用TCXO温补振荡器.主动减振项目选型,务必重点核验加速度灵敏度参数,这是和普通消费晶振的核心差异.第二,电源设计:振荡器供电引脚就近放置高频去耦电容,降低电源纹波引入时钟抖动,避免和振动应力叠加形成复合干扰.第三,PCB布局:晶振尽量远离电磁阀,大功率电机,减震执行器等强振动,强电磁源;传感器板上晶振区域可做结构加固,时钟走线缩短,回路包地屏蔽.第四,多时钟域规划:多路加速度传感器组网设计时,合理划分时钟域,规避时钟信号互相串扰,防止随机减振异常.第五,资料支持:锦玉电子可提供原厂Datasheet,AEC?Q200证书,振动冲击测试报告,配合客户完成主机厂,工业设备准入认证.
六,锦玉电子:CTS西迪斯晶振授权代理,助力主动减震传感方案落地
锦玉电子专注频率控制元器件分销,是CTS西迪斯晶振正规授权代理.伴随新能源汽车主动悬架,精密工业隔振,智能无人云台产业快速发展,市场对低加速度灵敏度,车规级抗振晶振需求持续增长.
锦玉电子常备CTS车规,工业级无源晶体,SPXO,TCXO主流规格样品,快速支持研发打样,小批量试产以及长期量产订单.配套服务包含原厂规格书发放,参数对比选型,样品申请,交期跟进,品质追溯,对接原厂技术答疑.除抗振时序器件外,同步供应CTS全系列通信,射频,RTC时序晶振,覆盖车载,工业多赛道需求.
依托稳定原厂渠道,锦玉电子严格管控来料品质,每批次CTS晶振均可提供原厂检验资料,满足主机厂,高端工业设备严苛的品质追溯与可靠性要求.无论底盘方案商开发主动悬架加速度传感模组,还是光学设备厂商研发精密主动隔振平台,我们都可以根据项目周期规划备货,保障稳定交付.

如果你正在开发主动悬架,主动隔振台,云台防抖等加速度传感闭环系统,想要解决振动工况下时钟漂移,采样失真,PSI5通信不稳的难题,CTS西迪斯高抗振晶振是优质时序方案.如需规格核对,样品申领,报价,交期评估,欢迎联系锦玉电子.联系电话:13554885718
一套性能优异的主动减震闭环,加速度芯片,控制算法,执行机构决定调节能力上限,而晶振时钟在振动环境下的稳定性,决定传感感知的真实性.在颠簸冲击,温差交变的恶劣工况中,普通晶振极易成为控制系统短板.
从新能源汽车的电磁主动悬架,到实验室微米级精密光学隔振平台,稳定纯净的时钟默默支撑每一次振动感知与阻尼调节.锦玉电子作为CTS西迪斯晶振授权代理,持续把CTS高可靠抗振时序器件带给国内硬件研发团队,以专业选型服务,稳定供货,赋能主动减震加速度传感技术持续迭代落地.
