EPSON爱普生FA2016AS石英晶振深度解析
深圳市锦玉电子有限公司,作为EPSON(爱普生)晶振品牌授权代理商,长期面向国内物联网,可穿戴,无线通信,工业控制,消费电子,汽车电子等行业客户,提供EPSON全系列石英晶振,有源振荡器(SPXO/TCXO),32kHz时钟器件及配套选型,样品测试,批量供货一站式服务,欢迎各界研发工程师,采购负责人来电咨询:13554885718.
在所有电子元器件中,石英晶振是最不起眼,却又最不可或缺的一类.它没有MCU那样复杂的功能,没有电源芯片那样显眼的散热,也没有射频前端那样花哨的指标,但几乎每一块带电工作的电路板上,都至少有一颗石英晶振——它为整个系统提供那个最基础,最不可漂移的"心跳".随着物联网终端,可穿戴设备,无线传感节点向小型化,低功耗,电池供电方向快速演进,晶振也在不断缩小封装,压低功耗,提升温度稳定性.本文将从小封装晶振的产业背景,EPSON爱普生晶振的技术积淀,FA2016AS的设计哲学,核心参数,底层工艺,典型应用,PCB设计避坑以及锦玉电子的代理服务体系等维度,系统解读这款产品的工程价值.
一,小封装无源晶振:被低估的"心脏器件"
在讨论FA2016AS之前,我们先要回答一个根本问题:为什么在有源振荡器(XO,TCXO)已经如此成熟的今天,仍然有海量产品选择一颗"什么都不带"的无源石英晶振？
答案藏在成本,功耗和体积三个词里.
一颗无源石英晶振,本质上就是一片经过精密切割,电极镀膜,气密封装的石英晶片,它没有任何有源电路,因此成本极低,体积极小,功耗为零——它本身不耗电,耗电的是MCU/SoC内部或外部集成的反相放大器.在电池供电的物联网终端,可穿戴设备,无线传感节点中,系统对每微安电流,每平方毫米板面都极其敏感.把时钟源从有源XO换成"MCU内部振荡器+外部无源晶振",整板BOM成本可以下降数倍,体积可以压缩一半以上,静态功耗也能压到微安级.这就是为什么你在TWS耳机,智能手表,蓝牙手环,LoRa节点,Cat.1模组,Wi-Fi模块,智能家居设备上,看到的几乎都是1610,2016,2520这类小封装无源晶振.
但无源晶振不是"插上就能用"的简单器件.它的起振依赖外部放大电路,频率精度依赖负载电容匹配,温度稳定性依赖晶片切型与切割工艺,长期可靠性依赖封装气密性.一颗0.65mm厚,2.0×1.6mm见方的小器件里,封装了从晶片研磨到电极光刻,从气密焊接到老化筛选的全套精密制造工艺.很多产品在样机阶段通信距离上不去,睡眠电流超标,低温起振失败,野外运行半年后时钟漂移,追根溯源都是那颗不起眼的无源晶振出了问题.

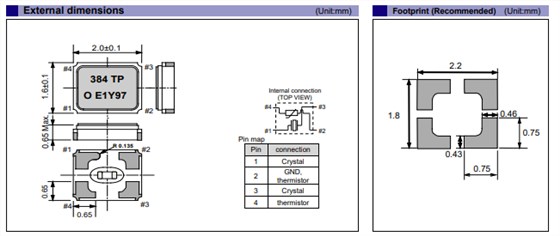

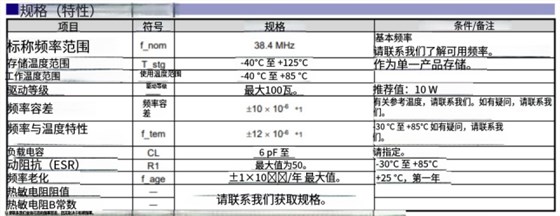

2016封装(2.0×1.6mm)是当前小封装无源晶振的"黄金尺寸".它比1610(1.6×1.0mm)略大,更容易焊接,ESR更低,频率覆盖更全;比2520(2.5×2.0mm),3225(3.2×2.5mm)小一号,能在可穿戴,紧凑IoT终端中节省宝贵板面.EPSONFA2016AS正是在这一尺寸上,把"工业级宽温+低ESR+低老化+低负载电容"几个关键指标做到了同尺寸中的上游水平.
二,EPSON爱普生:六十余年频率器件积淀
EPSON(爱普生)是全球知名的精密制造企业,除了打印机,投影,腕表等大众熟知的业务,其水晶设备(CrystalDevice)部门在全球石英晶振市场长期位居第一梯队.EPSON在日本Toyoda中央研究所的技术基础上,自1960年代起进入石英晶体器件领域,凭借在石英钟表机芯上积累的精密加工,晶片切割,真空镀膜,气密封装能力,逐步把业务扩展到MHz通信晶振,TCXO,RTC(实时时钟),32kHz音叉晶振,有源振荡器全系列.
EPSON晶振产品线覆盖:
