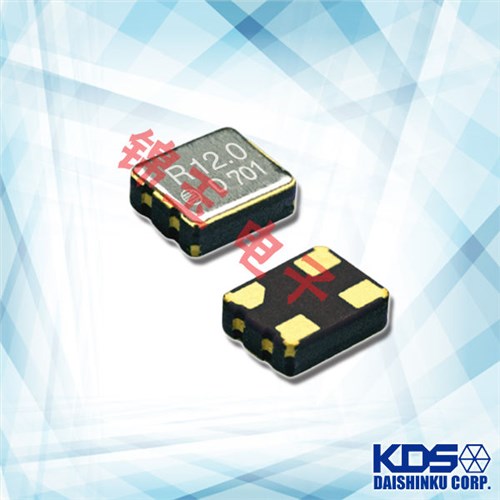

DSO221SR晶振,小体积2.5*2.0mm晶振,普通振荡器

KDS晶振,贴片晶振,DSO221SR晶振,小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性.

贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边，主要是为了去除石英晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动了不稳定。

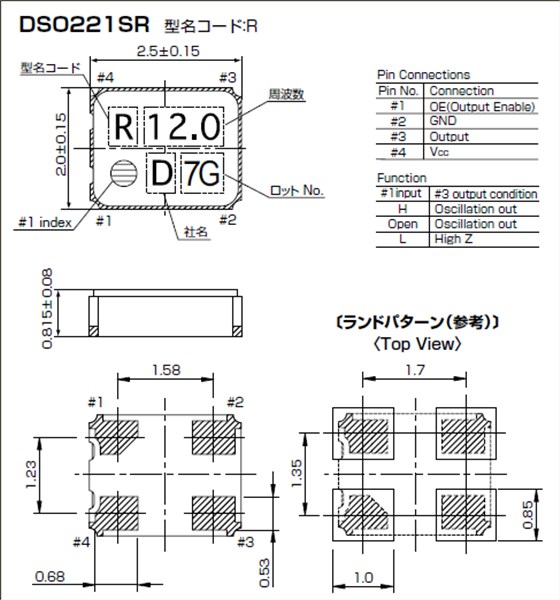

项目	符号	DSO221SR晶振规格说明	条件
输出频率范围	f₀	32.768kHz	请联系我们以便获取其它可用频率的相关信息
电源电压	V_CC	1.60 V to 3.63 V	请联系我们以了解更多相关信息
储存温度	T_stg	-55℃ to +125℃	裸存
工作温度	T_use	G: -40℃ to +85℃	请联系我们查看更多资料http://www.jyyshkj.com
		H: -40℃ to +105℃
		J: -40℃ to +125℃
频率稳定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 极, L_CMOS≦15 pF
输出电压	V_OH	V_CC-0.4V Min.
输出电压	V_OL	0.4 V Max.
输出负载条件	L_CMOS	15 pF Max.
输入电压	V_IH	80% V_CCMax.	ST终端
输入电压	V_IL	20 % V_CCMax.	ST终端
上升/下降时间	tr / tf	4 ns Max.	20 % V_CCto 80 % V_CC极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10^-6/ year Max.	+25 ℃, 初年度,第一年

这些晶振知识介绍是指，晶振在产品上线之后发生不良品或者没反应的情况下，自检办法。石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作，请使用以下的清单找出可能存在的问题。请按照确定的因素和可能的解决方案的说明。我们从晶振使用输出无信号开始寻找相关问题。我们可以先使用示波器或者频率计数器来检查石英晶体终端的两个信号，如果没有信号输出，请按照步骤如果有从石英晶振（XOUT）的输出端子的输出信号，而是从在终端（辛）输出没有信号，请检查石英晶振.

你可以先把晶体卸载下来并测试晶振的频率和负载电容，看看他们是否能振动，也可以使用专业的石英晶体测试仪器来检测。如果你没法检测你也可以将不良品发送给我公司，我们检测分析之后告诉你结果。如果有下列情况发生，晶振不起振，首先你先查看你产品上使用的负载电容CL是否对，是否跟你的线路相匹配，或者是晶振的精度是否符合你的要求，或者你可以把产品发送回我公司分析。如果晶振频率和负载电容跟要求相对应的话，我们将需要进行等效电路测试。KDS晶振,贴片晶振,DSO221SR晶振.

KDS晶振环保方针：

根据环境方针制定环境目标和目标，同时促进这些活动，并定期检讨环境管理体系的持续改进。在我们的环境政策中教育所有员工和为我们的团队工作的人，通过教育和提高意识来提高他们的环保意识。确保公众环境保护活动的信息公开。KDS晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到针对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的。

过去KDS晶振集团已经针对重大污染控制项目建立了一整套记录程序并且将继续识别解决其自身环境污染及保持问题,加强责任感以便进行环境绩效的持续改进。KDS晶振集团将：不论何时何地尽可能的进行源头污染预防。为环境目标指标的建立与评审提供框架。通过充分利用或回收等方法实现对自然资源的保持。
