DSV211AV晶振,贴片晶体振荡器,小体积2016晶振

KDS晶振,贴片晶振,DSV211AV晶振,贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

与其它电子元件相似，石英晶体振荡器亦采用愈来愈小型的封装。通常，较小型的器件比较大型的表面贴装或穿孔封装器件更昂贵。所以，小型封装的石英晶振往往要在性能、输出选择和频率选择之间作出折衷。我们的石英晶体振荡器有插件晶振(DIP)、贴片晶振(SMD)封装，插件晶振如长方形的DIP14封装，正方形的DIP8插件晶振封装等，贴片晶振有7.0*5.0mm贴片晶振、6.0*3.5mm贴片晶振，5.0*3.2mm贴片晶振，3.2*2.5mm贴片晶振，2.5*2.0mm贴片晶振等封装。

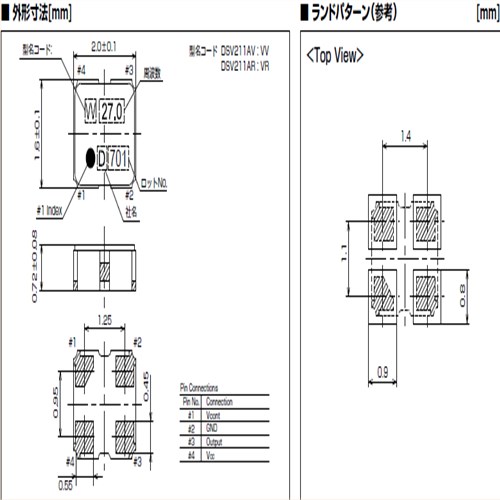

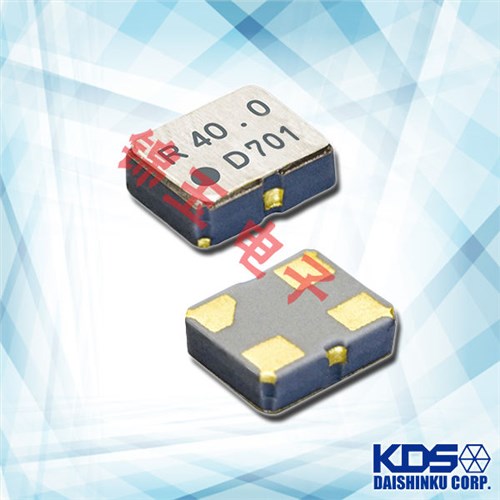

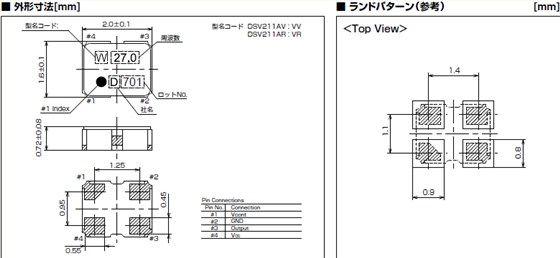

型号		DSV211AV(VCXO)
输出频率范围		12MHz,19.2~80MHz
标准频率		19.2MHz/26MHz/38.4MHz/40MHz/52MHz
电源电压范围		+1.68?+3.5V
电源电压（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗电流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）/+2.5mA max.（f≦60MHz）
待机时电流		-
输出电压		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
输出负载		10kΩ//10pF
频率稳定度	常温偏差	±1.5×10-6max.（After 2 reflows）
	温度特性	±1.0×10-6,±2.5×10-6max./-30?+85℃ ±1.0×10-6,±2.5×10-6max./-40?+85℃（Option）
	电源电压特性	±0.2×10-6max.（VCC±5%）
	负载变化特性	±0.2×10-6max.（10kΩ//10pF±10%）
	长期变化	±1.0×10-6max./year
频率控制	控制灵敏度	±3.0×10-6?±5.0×10-6/Vcont=+1.4V±1V@VCC≧+2.6V ±3.0×10-6?±5.0×10-6/Vcont=+0.9V±0.6V@VCC=+1.8V
	频率控制极性	正极性

当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。

将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。
