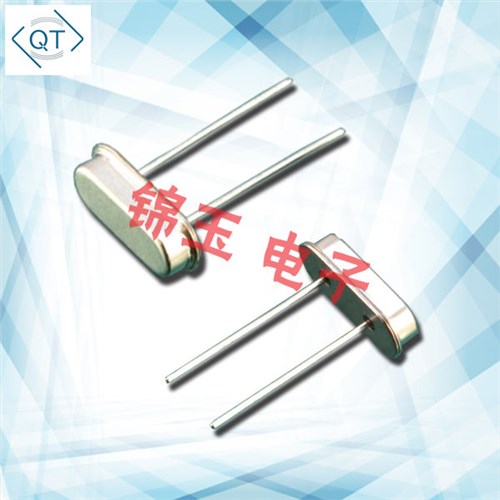

Quarztechnik晶振,石英晶振,QTCL晶振,49S插件晶振

Quarztechnik晶振,石英晶振,QTCL晶振,49S插件晶振Quarztechnik晶振,石英晶振,QTCL晶振,49S插件晶振

产品简介

引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,高精度的频率和晶振本身更低的等效串联电阻,常用负载电容.49/S石英晶振,因插件型晶体成本更低和更高的批量生产能力,主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.

产品详情

Quarztechnik晶振,石英晶振,QTCL晶振,49S插件晶振,Quarztechnik作为德国振荡石英晶体和振荡器制造商已有50多年的历史,我们生产各种产品 - 从通道晶体,振荡石英晶体和石英振荡器到基于压电单晶的传感器元件。我们的产品应用于所有类型的无线电应用,如用于制造振荡器和压力,温度和质量敏感传感器元件的精密晶体。除标准振荡器外,我们还生产TCXO和VCTCXO。我们的优势在于我们能够在极短时间内将客户的具体要求变为现实。我们广泛的产品范围使我们能够处理石英技术的许多方面,为客户提供物有所值的价格和稳定的价格。您也可以从我们训练有素的团队的专业知识和专家的专业知识中受益。

插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的进口石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.

石英晶振的研磨技术:通过对晶振切割整形后的晶片进行研磨,使石英晶振的晶片达到(厚度/频率)的一定范围。石英晶振晶片厚度与频率的关系为:在压电晶体行业,生产晶振频率的高低是显示鸿星技术水平的一个方面,通过理论与实际相结合,累积多年的晶振研磨经验,通过深入细致地完善石英晶振研磨工艺技术,注重贴片晶振研磨过程的各种细节,注重晶振所用精磨研磨设备的选择;

Quarztechnik晶振规格

单位

QTCL晶振频率范围

石英晶振基本条件

标准频率

f_nom

3.2~70MHZ

标准频率

储存温度

T_stg

-55°C+125°C

裸存

工作温度

T_use

-20°C~ +105°C

标准温度

激励功率

DL

1.0mW

推荐:1.0mW

频率公差

f_— l

±10~30ppm


+25°C对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.jyyshkj.com/

频率温度特征

f_tem

±30ppm

超出标准的规格请联系我们.

负载电容

CL

10~32pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±3× 10-6/ year Max.

+25°C,第一年

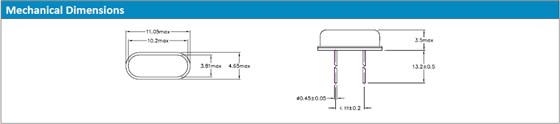

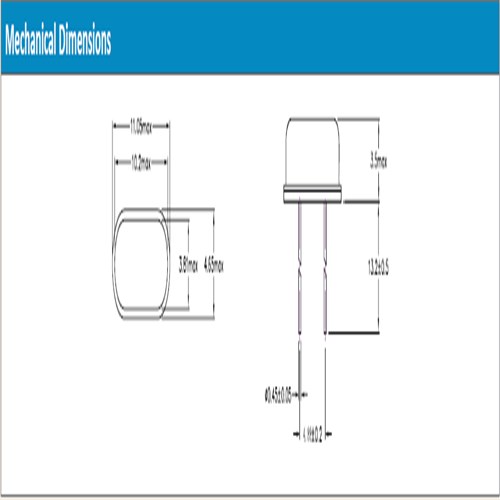

QTCL 49S DIP

DIP 产品:已变形的无源石英晶振引脚不能插入板孔中。请勿施加过大压力,以免引脚变形。(5)SOJ 产品和SOP 产品请勿施加过大压力,以免石英晶振引脚变形。已变形的石英晶振引脚焊接时会造成浮起。尤其是SOP产品需要更加小心处理。Quarztechnik晶振,石英晶振,QTCL晶振,49S插件晶振

9.4.超声波清洗:(1)使用AT-切割晶体和表面面滤波器波(SAW)/声表面谐振器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶振特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶振可能受到破坏。(3)请勿清洗开启式晶振产品(4)对于可清洗晶振产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等。(5)焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。

石英DIP晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。

德国Quarztechnik晶振通过引进环境会计、公布CO2排放量等措施推进环境的可视化,在商品的开发、制造、销售、服务等各种过程中,致力于减少温室效应气体。提供从材料的选定到废弃过程中考虑环境质量的49S型无源插件晶振产品。加强制度建设,深化环境监管,向环境污染宣战,促进经济与环境协调发展。Quarztechnik晶振,石英晶振,QTCL晶振,49S插件晶振

Quarztechnik晶振对应欧洲RoHS指令(电气电子设备中限制使用特定有害物质指令)及各国法令法规(REACH法规等) 作为采用新材料的其中一个条件,规定实施环境影响评价法. 环境影响评价法用于调查32.768K,时钟晶体,引脚型石英晶振材料中是否含有R o H S指令中的对象物质,是否含有法令法规中指定禁止使用的对象物质,来对应 RoHS指令和其他限制法令.(其中部分部件可能使用例外事项中的构件).

对应无卤素,燃烧高浓度、包含以溴和氯为代表的“卤族物质”的塑料等物质时,会产生有毒气体(二恶英).本公司精工晶振将没有使用溴、氯 系列的阻燃材料的产品称为“无卤素产品”,石英晶体谐振器事业部实现了全部产品的无卤素化,向客户提供对环境友好的环保产品.对应Quarztechnik制定的绿化商品基准,本公司对达到一定基准的对环境友好的环保产品实行Quarztechnik绿化商品的认证.
