6G无线晶振SG-8201CJA25.000MHzTDJPA适用于车载摄像头应用

2023-06-28 17:40:58

EPSON爱普生现在为汽车应用提供新的SPXO产品,出色的稳定性和抖动性能使SG-8201CJA成为激光雷达和ADAS电子控制单元的理想选择。6G无线晶振SG-8201CJA25.000MHzTDJPA适用于车载摄像头应用

精工爱普生公司(TSE: 6724,“爱普生”)已经开始发运SG-8201CJA产品,这是爱普生CMOS输出晶体振荡器(SPXO)系列的新成员1针对汽车应用。提供高稳定性和低抖动2有源晶振SG-8201CJA是一款简单封装的SPXOs,尺寸通常为2.0毫米x 1.6毫米x 0.6毫米,四脚贴片晶振。

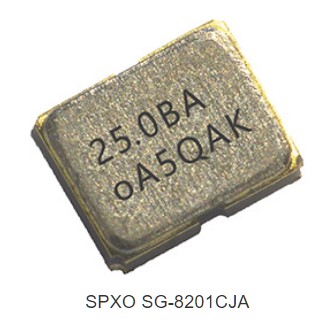

SG-8201CJA


自动驾驶(AD)中的应用,如光线检测和测距3(激光雷达)和高级驾驶辅助系统(ADAS)中的车载摄像头需要频率在100 MHz范围内的参考时钟,因为它们需要高射频和高速处理。此外,AD和ADAS性能的提高推动了对具有出色稳定性和抖动性能的时钟的需求不断上升。在所有汽车应用中,对小型产品的需求也很强劲。

与其前身SG-8101CGA一样,这款新型晶体振荡器支持高达170MHz的输出频率,适合汽车应用,但其频率容差提高了50%,相位抖动约为1/25。封装尺寸和体积也分别减小了64%和55%。AEC-Q1004SG-8201CJA符合汽车应用的要求,可在高达125℃的环境温度下工作,有助于提高汽车的安全性和可靠性。

爱普生还开始发运SG-8200CJ和SG-8201CJ石英晶体振荡器的样品,用于工业和消费应用。凭借这一点,爱普生为消费、商业、工业和汽车领域的应用组装了一系列产品。

爱普生寻求利用其设备技术来实现智能社会。为此,公司将继续开发针对汽车应用的产品,这些应用要求不折不扣的精度和安全特性,并提高客户产品的性能。

产品特性:AD和ADAS相关功能(如激光雷达和车载摄像头)


6G无线晶振SG-8201CJA25.000MHzTDJPA适用于车载摄像头应用

Model No. SG-8201CJA 2016晶振
Output type CMOS
Output frequency range 1.2 MHz to 170 MHz
Supply voltage 1.62 V to 3.63 V
Frequency tolerance5/ operating temperature ±15 x 10-6 / -40℃ to +105℃
±25 x 10-6 / -40℃ to +125℃
±50 x 10-6 / -40℃ to +125℃
Current consumption (no load) 7.5 mA Max. (fo = 25 MHz)
12.4 mA Max. (fo = 125 MHz)
Phase jitter (12 kHz to 20 MHz) 1.1 ps Typ. (fo = 125 MHz)
Standard compliance AEC-Q100
Dimensions 2.0x1.6x0.6mm, Typ.

6G无线晶振SG-8201CJA25.000MHzTDJPA适用于车载摄像头应用


1CMOS输出:由P型和N型MOSFETs互补组合而成的半导体器件(互补MOS)的输出。广泛应用于数字电路中,H电平作为电源电压输出,L电平作为地电位输出。

2抖动:时钟周期的波动,可能导致显示图像的波动和数据传输中的位错误。
3激光雷达:一种技术,其中传感器发射脉冲激光波,从周围的物体反弹并返回到接收器。该传感器能够测量到物体的距离和基于每个脉冲返回所用时间的瞬时速度
4AEC-Q100:汽车电子委员会(AEC)是一个为汽车电子产品的可靠性和合格性制定标准的行业组织。它是由美国“三大”汽车制造商与主要电子元件制造商合作成立的。AEC标准是事实上的全球标准,已被广泛用作汽车电子元件的标准。
5包括频率容差、频率/温度系数、频率电源电压变化特性、频率负载变化特性、回流特性和频率老化(+25℃,1年)

车载电子晶振 频率 型号 尺寸(长宽高) 输出波 电源电压
X1G005571001100 25.000000MHz SG-8018CA 7.00x5.00x1.40mm CMOS 1.620 to 3.630V
X1G005571001200 25.000000MHz SG-8018CA 7.00x5.00x1.40mm CMOS 1.620 to 3.630V
X1G005571001300 20.000000MHz SG-8018CA 7.00x5.00x1.40mm CMOS 1.620 to 3.630V
X1G005571001400 20.000000MHz SG-8018CA 7.00x5.00x1.40mm CMOS 1.620 to 3.630V
X1G005571001500 50.000000MHz SG-8018CA 7.00x5.00x1.40mm CMOS 1.620 to 3.630V
X1G005571001600 50.000000MHz SG-8018CA 7.00x5.00x1.40mm CMOS 1.620 to 3.630V
X1G005571001700 48.000000MHz SG-8018CA 7.00x5.00x1.40mm CMOS 1.620 to 3.630V
X1G005571001800 48.000000MHz SG-8018CA 7.00x5.00x1.40mm CMOS 1.620 to 3.630V
X1G005571001900 24.000000MHz SG-8018CA 7.00x5.00x1.40mm CMOS 1.620 to 3.630V
X1G005571002000 24.000000MHz SG-8018CA 7.00x5.00x1.40mm CMOS 1.620 to 3.630V
X1G005571002100 40.000000MHz SG-8018CA 7.00x5.00x1.40mm CMOS 1.620 to 3.630V
X1G005571002200 40.000000MHz SG-8018CA 7.00x5.00x1.40mm CMOS 1.620 to 3.630V
X1G005571002300 16.000000MHz SG-8018CA 7.00x5.00x1.40mm CMOS 1.620 to 3.630V
X1G005571002400 16.000000MHz SG-8018CA 7.00x5.00x1.40mm CMOS 1.620 to 3.630V
X1G005571002500 12.000000MHz SG-8018CA 7.00x5.00x1.40mm CMOS 1.620 to 3.630V
X1G005571002600 12.000000MHz 贴片晶振 7.00x5.00x1.40mm CMOS 1.620 to 3.630V
X1G005571002700 10.000000MHz SG-8018CA 7.00x5.00x1.40mm CMOS 1.620 to 3.630V
X1G005571002800 10.000000MHz SG-8018CA 7.00x5.00x1.40mm CMOS 1.620 to 3.630V
X1G005571002900 27.000000MHz SG-8018CA 7.00x5.00x1.40mm CMOS 1.620 to 3.630V
X1G005571003000 27.000000MHz SG-8018CA 7.00x5.00x1.40mm CMOS 1.620 to 3.630V
X1G005571003100 32.000000MHz SG-8018CA 7.00x5.00x1.40mm CMOS 1.620 to 3.630V
X1G005571003200 32.000000MHz SG-8018CA 7.00x5.00x1.40mm CMOS 1.620 to 3.630V
X1G005571003300 8.000000MHz SG-8018CA 7.00x5.00x1.40mm CMOS 1.620 to 3.630V
X1G005571003400 8.000000MHz SG-8018CA 7.00x5.00x1.40mm CMOS 1.620 to 3.630V
X1G005571003500 14.745600MHz SG-8018CA 7.00x5.00x1.40mm CMOS 1.620 to 3.630V
X1G005571003600 14.745600MHz SG-8018CA 7.00x5.00x1.40mm CMOS 1.620 to 3.630V
X1G005571003700 12.288000MHz SG-8018CA 7.00x5.00x1.40mm CMOS 1.620 to 3.630V
X1G005571003800 12.288000MHz SG-8018CA 7.00x5.00x1.40mm CMOS 1.620 to 3.630V
X1G005571003900 33.000000MHz SG-8018CA 7.00x5.00x1.40mm CMOS 1.620 to 3.630V
X1G005571004000 33.000000MHz SG-8018CA 7.00x5.00x1.40mm CMOS 1.620 to 3.630V
6G无线晶振SG-8201CJA25.000MHzTDJPA适用于车载摄像头应用

爱普生的SG-8201CJA是一款符合AEC-Q100标准的石英晶体振荡器,设计用于要求较高的汽车/ADAS应用,如激光雷达和相机ecu。利用爱普生公司的内部低噪声分数-n PLL,它输出频率高达170MHz,<1/25相位抖动和~2×比以前的产品SG-8101CGA更好的稳定性。此外,2.0×1.6 mm的小包装尺寸可以节省电路板的空间。这种SPXO可以用于1.2 MHz到170MHz范围内的任何频率的小批量频率和快速周转时间,有助于汽车从开发到大规模生产的应用。
