ACT晶振,贴片晶振,531 SMX-4晶振,5032石英晶振

频率:8.0MHz - 54.0MHz

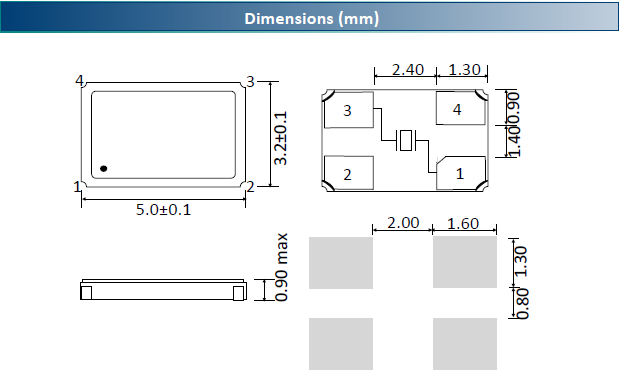

尺寸:5.0 x 3.2mm

高精度晶片的抛光技术:是目前晶片研磨技术中表面处理技术的最高技术,最终使晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。从而达到一般研磨所达不到的产品性能,使石英晶体元器件的等效电阻等更接近理论值,使石英晶体元器件可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态

订购热线:0755-29952090
QQ咨询 点击这里给我发消息

ACT晶振晶振,贴片晶振,531 SMX-4晶振,5032石英晶振,高精度晶片的抛光技术:是目前晶片研磨技术中表面处理技术的最高技术,最终使晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。从而达到一般研磨所达不到的产品性能,使石英晶体元器件的等效电阻等更接近理论值,使石英晶体元器件可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。

小型贴片石英晶振主要采用了,先进的晶片的抛光工艺技术,是晶体行业中石英晶片研磨技术中表面处理的最高技术,最终使晶片表面更光洁,平行度及平面度更好,大大的降低谐振电阻,使精度得到了很大的提升。改变了传统的生产工艺,使产品在各项参数得到了很大的改良。

外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.ACT晶振晶振,贴片晶振,531 SMX-4晶振,5032石英晶振

ACT晶振规格

单位

531 SMX‐4晶振频率范围

石英晶振基本条件

标准频率

f_nom

8.0MHz - 54.0MHz

标准频率

储存温度

T_stg

‐55°C ~ +125°C

裸存

工作温度

T_use

‐20°C - +70°C, ‐30°C - +85°C, ‐40°C -+85°C

标准温度

激励功率

DL

300µW

推荐:1µW

频率公差

f_— l

±10.0ppm - ±50.0ppm

+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.jyyshkj.com/

频率温度特征

f_tem

-0.034±0.008ppm

超出标准的规格请联系我们.

负载电容

CL

8.0pF - 30.0pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±2× 10-6 / year Max.

+25°C,第一年

531-SMX-4 5032

OSC有源晶体ILLATOR应用笔记,ACT晶振晶振,贴片晶振,531 SMX-4晶振,5032石英晶振

振荡器是产生连续输出信号的电路; 因此它被称为信号发生器。当产生的信号是恒定幅度和频率的正弦波时,振荡器电路被称为正弦波发生器。该振荡器可以在数字逻辑系列(如TTL,CMOS或ECL / PECL)中产生方波信号。

一个振荡器可以分为三个确定的部分:

(1)放大器

(2)反馈连接

(3)频率确定部分。

振动要求

如果电路由两个最低要求组成,则电路会振荡:

(1)正反馈

(2)环路增益大于1

当我们将放大器的输出连接到其输入时提供反馈。如果反馈输出与输入“反相”,则电路具有负反馈(NFB)。如果输出的反馈与输入同相,则电路具有正反馈(PFB)。

PIERCE振荡器电路

优点:

(1)以串联谐振或接近串联谐振(距离F约5ppm至200ppm)操作。

(2)非常好的短期稳定性。

(3)以1kHz至200MHz的任何频率工作。

(4)电路提供大的输出信号。

(5)以低功率电平驱动石英晶体

(6)振荡频率对串联

电阻或并联电容的微小变化几乎不敏感。ACT晶振晶振,贴片晶振,531 SMX-4晶振,5032石英晶振我们不仅仅是频率控制,ACT晶振晶振,贴片晶振,531 SMX-4晶振,5032石英晶振

以工程为主导的技术支持

定制设计/非标准频率

石英晶体谐振器和微控制器匹配服务

样品库存

位于英国的内部技术实验室

广泛而成熟的全球分销网络

全面的售后支持

库存管理

通过ISO9001和TS16949认证

灵活性 - 快速周转时间,低MOQ

定制振荡器

我们与Esterline Research and Design(Esterline)合作,提供具有独特性能的定制振荡器,适用于最苛刻的应用。

通过使用Esterline的专有技术,我们为市场上最高性能的TCXO晶振恒温晶体振荡提供全面的设计支持。

通过Esterline,我们突破了高精度振荡器技术的界限。这些突破性产品为温度补偿晶振OCXO晶振树立了新标准,为市场带来了新的性能水平。ACT晶振晶振,贴片晶振,531 SMX-4晶振,5032石英晶振
