在低功耗广域物联网赛道中,LoRa(LoRaWAN)凭借远距离传输,低功耗,抗干扰能力强,部署灵活等核心优势,已经成为智慧水务,智慧燃气,环境监测,农业物联网,园区安防,智能表计,工业传感等场景的主流无线通信方案.和短距离无线协议相比,LoRa扩频通信对射频基准时钟的精度,相位噪声,温漂,长期稳定性有着严苛要求.很多LoRa项目在调试阶段出现通信距离缩水,丢包率偏高,网关入网困难,高低温环境下掉线,频偏超标等问题,追根溯源,往往不是射频芯片本身,而是配套32MHz基准晶振选型不当.
SemtechSX1262,SX1276,SX1278,SX1280等主流LoRa射频收发芯片,普遍采用32MHz无源晶体作为射频主时钟源.时钟精度直接决定射频载波频偏,频偏一旦超出协议规范,扩频解调灵敏度会快速恶化,通信链路余量被持续消耗.LoRaWAN协议对终端设备时钟公差有着明确要求,常温频差,全温区频率稳定度,ESR等效串联电阻,负载电容匹配,起振可靠性,低功耗特性,共同构成LoRa晶振选型的五大核心门槛.

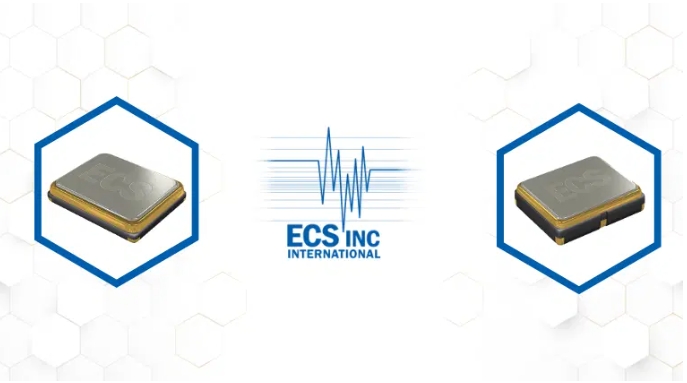

ECS无源晶振作为全球知名频率器件厂商,自1980年成立以来,长期深耕石英晶振,振荡器,频率控制器件研发制造,产品覆盖消费电子,工业控制,无线射频,医疗,车载,物联网等赛道,拥有成熟稳定的AT切晶振工艺体系,在射频时钟领域积累大量方案验证经验.深圳市锦玉电子作为ECS晶振正规授权代理商,长期备料ECS-320-CDX-2094及ECS全系列晶振,可提供样品申请,BOM配单,原理图评审,频偏调试,批量供货,原厂技术对接一站式服务,助力物联网客户快速完成产品落地,规避时钟设计风险.
一,LoRa协议底层逻辑:为什么32MHz晶振是成败关键
LoRa是基于线性调频扩频(CSS)调制的无线通信技术,区别于传统FSK,GFSK调制,它依靠扩频增益换取超长通信距离,接收端依靠同步匹配的Chirp信号完成解调.扩频解调对载波频率误差十分敏感,射频芯片内部PLL锁相环以外部32MHz晶振作为参考基准,PLL输出射频载波,晶振的频率偏差会直接等比例映射到射频载波上,形成频偏.
LoRaWAN协议规范中,终端设备的载波频偏必须控制在限定范围之内.频偏过大,接收端的FFT解调窗口无法对齐扩频信号,灵敏度下降,表现为:同样发射功率下通信距离变短,弱信号区域频繁丢包,部分网关无法识别终端,高低温循环测试时间歇性断连,入网成功率不稳定.很多工程师优先关注射频芯片,天线匹配,电源滤波,却低估晶振带来的系统性风险,项目到可靠性测试阶段才集中暴露问题,返工成本极高.
对于LoRa终端节点,晶振选型核心指标拆解如下:第一,常温频率公差(25℃).LoRa终端推荐±10ppm以内公差,这是行业通用选型基线.公差偏大的晶振,常温下就存在固有频偏,留给温漂,老化,PCB寄生带来的频偏余量很小,很难通过协议一致性测试.第二,全温区频率稳定度.物联网终端大多部署在户外,井下,管道,田间,工作温度跨度大,-40℃~+85℃工业温度区间是刚需.温度漂移会改变晶体谐振频率,稳定度指标决定设备在严寒,高温环境下能否维持通信链路.第三,等效串联电阻ESR.ESR代表晶体谐振损耗,ESR过高会带来两个问题:一是起振困难,低温,低压工况下容易停振;二是增加振荡电路功耗,违背LoRa低功耗电池供电的设计初衷.同时ESR过高会抬高相位噪声,恶化射频接收底噪.第四,负载电容CL.无源晶振必须和振荡电路的等效负载电容严格匹配,负载不匹配会造成频率偏移,同时改变起振裕量.不同LoRa射频芯片的OSC引脚内部寄生电容不一样,PCB走线,焊盘也会引入寄生电容,晶振标称负载电容必须和芯片参考设计匹配.第五,驱动功率.LoRa节点大多电池供电,追求微安级休眠功耗,晶振驱动电平不能过大,避免持续消耗电能;同时驱动功率不能过低,保证全温区稳定可靠起振.第六,封装尺寸.现在LoRa模块,传感节点持续小型化,贴片小封装晶振更适合高密度PCB布局,节省板卡空间,适配TinyLoRa,微型采集终端.
市面上32MHz晶振型号繁多,台系,日系,国产方案各有定位,但很多通用型32MHz晶振只是面向MCU普通系统时钟开发,没有针对射频场景优化相位噪声和温漂曲线,直接拿来做LoRa射频时钟,极易踩坑.ECS-320-CDX-2094从参数定义,工艺筛选,出厂测试维度,全部对标LoRa射频时钟需求,是经过大量物联网项目验证的成熟型号.
