ECS晶振模拟器件超低功耗微控制器晶体振荡器选择优化
模拟器件的超低功耗微控制器（MCU）,如模拟器件的MAX326xx系列,专为电池供电、低功耗和精密时序应用设计,应用于可穿戴设备、工业传感器和物联网系统.选择合适的晶体振荡器对于在这些系统中实现最佳性能至关重要,尤其是在功耗效率、启动可靠性和频率稳定性方面.ECS晶振公司国际公司提供一系列针对低功耗嵌入式设计严格要求的时序解决方案.
ADI MCU通常在高频（HF）和低频（LF）晶体输入都采用Pierce振荡器拓扑.这些振荡器需要精确匹配晶体参数,以确保启动的可靠和稳定的运行.关键的振荡器类型包括HF XTAL、LF XTAL、HF OSC和LF OSC,每种都服务于不同的定时功能,如系统时钟和实时时钟（RTC）.MAX326xx MCU中的振荡器架构通常支持以下内容：
高频晶体输入（例如24 MHz或32 MHz）用于系统时钟和蓝牙LE定时.
32.768 kHz RTC 晶体输入,用于实时时钟功能.
ADI MCU兼容性的关键晶体参数
在为ADI MCU选择晶体振荡器时,必须考虑以下参数：负载电容、等效串联电阻、并联电容和驱动电平.以下是这些因素重要性的解析.
负载电容（CL）：负载电容因其直接影响晶体振荡频率和稳定性而至关重要.ADI MCU为其内部振荡电路指定推荐的CL值,选择与CL相匹配的晶体能确保频率准确性.错误的CL可能导致频率拉动、启动性能差或振荡失败.一个常见错误是将CL、C L1和C L2的数值分别用于C、L1和C,即C、L的6pF并不意味着C、L1和C的L2各有两个6pF电容.设计师应利用负载电容计算器确保数值准确,或参考ECS Inc.的Oscillator电路设计考虑白皮书.
并联电容（C0）：并联电容影响振荡器电路的增益裕度和整体稳定性.高C0值会降低振荡器的有效增益,使振荡的启动和维持更困难.选择低C0的晶体有助于保持振荡回路的稳健稳定,同时降低gm临界值,从而减少电流.
等效串联电阻（ESR）：ESR表示石英晶振晶体在谐振频率下的内部电阻.较低的ESR值使得C-L的选择变得至关重要,以确保启动的可靠和持续振荡,尤其是在低功耗应用中.ADI的MCU有最大ESR规范,超过该值可能导致振荡器故障或功耗增加.
驱动电平：驱动电平指MCU在振荡时对晶体施加的功率.如果驱动电平超过晶体的最大额定值,可能导致长期损坏或频率不稳定.相反,传动电平过低可能导致晶体无法启动.匹配传动电平确保定时解决方案的最佳性能和寿命.
通过最小化走线长度和避免晶体振荡器附近的不必要的通孔,减少PCB布局中的寄生电容.
根据晶体指定的负载电容（CL）和实际PCB布局特性计算合适的负载电容,以确保振荡稳定.
通过匹配其电气参数（如 gm-crit,包括 ESR 和驱动电平）与微控制器的启动增益裕量要求,确保晶体兼容性.
考虑环境因素,包括温度波动、机械振动和湿度,这些都会影响振荡器的稳定性和长期精度.

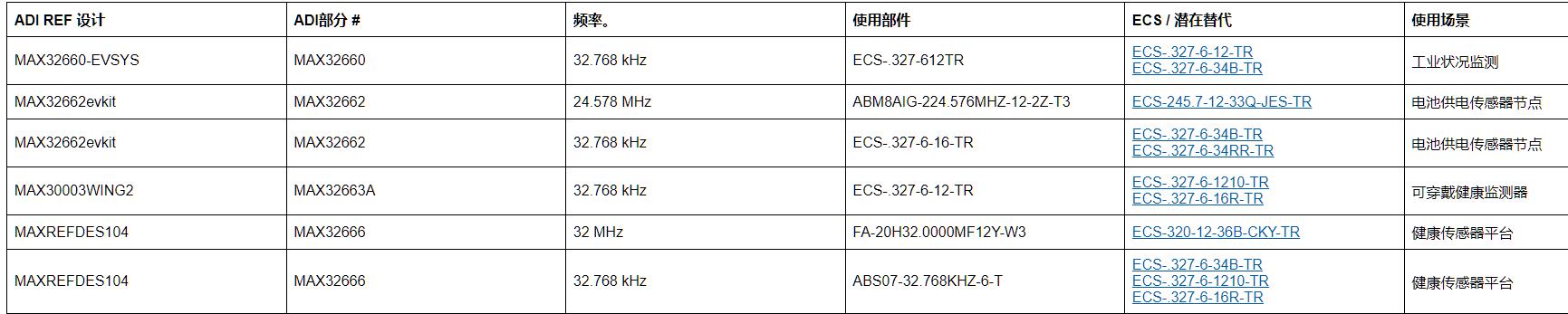

推荐的ECS Inc.水晶系列
ECS Inc.提供多种适用于ADI超低功耗MCU的晶体系列.在处理高频（HF）和低频（LF）晶体输入时,请考虑以下几点：
ECX-1637B、ECS-33B和ECX-2236B2系列：贴片晶振适用于蓝牙低频和无线应用的32 MHz晶体.这些晶体具备高频稳定性和快速启动性能,支持有源模式下的高效运行.ECX-1637B采用亚微型封装,是布局受限设计的理想解决方案.
ECX-12、ECX-16R 和 ECX-1210 系列：超微型 32.768 kHz 音叉晶体,专为 RTC 应用设计.其紧凑的外形适用于移动设备和工业设备,提供低功耗和稳定的频率输出——非常适合电池供电设计中的睡眠模式作.
ECX-31B和ECX-34RR系列：微型32.768 kHz音叉晶体,ESR低,非常适合RTC应用.低功耗和稳定输出使其适合可穿戴设备和传感器应用.
这些晶体采用紧凑型SMD封装,配备AEC-Q200认证选项,适用于工业和汽车,确保在恶劣环境中的可靠性.
ADI MCU通常在高频（HF）和低频（LF）晶体输入都采用Pierce振荡器拓扑.这些振荡器需要精确匹配晶体参数,以确保启动的可靠和稳定的运行.关键的振荡器类型包括HF XTAL、LF XTAL、HF OSC和LF OSC,每种都服务于不同的定时功能,如系统时钟和实时时钟（RTC）.MAX326xx MCU中的振荡器架构通常支持以下内容：
高频晶体输入（例如24 MHz或32 MHz）用于系统时钟和蓝牙LE定时.
32.768 kHz RTC 晶体输入,用于实时时钟功能.
ADI MCU兼容性的关键晶体参数
在为ADI MCU选择晶体振荡器时,必须考虑以下参数：负载电容、等效串联电阻、并联电容和驱动电平.以下是这些因素重要性的解析.
负载电容（CL）：负载电容因其直接影响晶体振荡频率和稳定性而至关重要.ADI MCU为其内部振荡电路指定推荐的CL值,选择与CL相匹配的晶体能确保频率准确性.错误的CL可能导致频率拉动、启动性能差或振荡失败.一个常见错误是将CL、C L1和C L2的数值分别用于C、L1和C,即C、L的6pF并不意味着C、L1和C的L2各有两个6pF电容.设计师应利用负载电容计算器确保数值准确,或参考ECS Inc.的Oscillator电路设计考虑白皮书.
并联电容（C0）：并联电容影响振荡器电路的增益裕度和整体稳定性.高C0值会降低振荡器的有效增益,使振荡的启动和维持更困难.选择低C0的晶体有助于保持振荡回路的稳健稳定,同时降低gm临界值,从而减少电流.
等效串联电阻（ESR）：ESR表示石英晶振晶体在谐振频率下的内部电阻.较低的ESR值使得C-L的选择变得至关重要,以确保启动的可靠和持续振荡,尤其是在低功耗应用中.ADI的MCU有最大ESR规范,超过该值可能导致振荡器故障或功耗增加.
驱动电平：驱动电平指MCU在振荡时对晶体施加的功率.如果驱动电平超过晶体的最大额定值,可能导致长期损坏或频率不稳定.相反,传动电平过低可能导致晶体无法启动.匹配传动电平确保定时解决方案的最佳性能和寿命.
最佳时序性能设计指南
通过最小化走线长度和避免晶体振荡器附近的不必要的通孔,减少PCB布局中的寄生电容.
根据晶体指定的负载电容（CL）和实际PCB布局特性计算合适的负载电容,以确保振荡稳定.
通过匹配其电气参数（如 gm-crit,包括 ESR 和驱动电平）与微控制器的启动增益裕量要求,确保晶体兼容性.
考虑环境因素,包括温度波动、机械振动和湿度,这些都会影响振荡器的稳定性和长期精度.
推荐的ECS Inc.水晶系列
ECS Inc.提供多种适用于ADI超低功耗MCU的晶体系列.在处理高频（HF）和低频（LF）晶体输入时,请考虑以下几点：
ECX-1637B、ECS-33B和ECX-2236B2系列：贴片晶振适用于蓝牙低频和无线应用的32 MHz晶体.这些晶体具备高频稳定性和快速启动性能,支持有源模式下的高效运行.ECX-1637B采用亚微型封装,是布局受限设计的理想解决方案.
ECX-12、ECX-16R 和 ECX-1210 系列：超微型 32.768 kHz 音叉晶体,专为 RTC 应用设计.其紧凑的外形适用于移动设备和工业设备,提供低功耗和稳定的频率输出——非常适合电池供电设计中的睡眠模式作.
ECX-31B和ECX-34RR系列：微型32.768 kHz音叉晶体,ESR低,非常适合RTC应用.低功耗和稳定输出使其适合可穿戴设备和传感器应用.
这些晶体采用紧凑型SMD封装,配备AEC-Q200认证选项,适用于工业和汽车,确保在恶劣环境中的可靠性.
