加高晶振,贴片晶振,HSO221S晶振

频率：32.768KHz

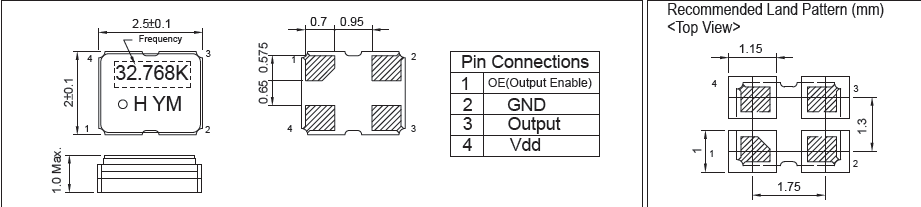

尺寸：2.5*2.0mm

小体积贴片2520mm晶振,外观小型,表面贴片型晶体谐振器,因本身体积小等优势,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型 (2.5 × 2.0 × 0.5 mm typ.) 具备优良的耐环境特性及高耐热性强.满足无铅焊接的回流温度曲线要求.

订购热线：0755-29952090

加高晶振,贴片晶振,HSO221S晶振,小体积SMD时钟晶体谐振器,是贴片音叉晶体,千赫频率元件,应用于时钟模块,智能手机,全球定位系统,因产品本身体积小,SMD编带型,可应用于高性能自动贴片焊接,被广泛应用到各种小巧的便携式消费电子数码时间产品,环保性能符合ROHS/无铅标准.

有源晶振高频振荡器使用IC与晶片设计匹配技术：有源晶振是高频振荡器研发及生产过程必须要解决的技术难题。在设计过程中除了要考虑石英晶体谐振器具有的电性外，还有石英晶体振荡器的电极设计等其它的特殊性，必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数。

项目	符号	HSO221S晶振规格说明	条件
输出频率范围	f₀	32.768KHz	请联系我们以便获取其它可用频率的相关信息
电源电压	V_CC	1.60 V to 3.63 V	请联系我们以了解更多相关信息
储存温度	T_stg	-55℃ to +125℃	裸存
工作温度	T_use	G: -40℃ to +85℃	请联系我们查看更多资料http://www.jyyshkj.com
		H: -40℃ to +105℃
		J: -40℃ to +125℃
频率稳定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 极, L_CMOS≦15 pF
输出电压	V_OH	V_CC-0.4V Min.
输出电压	V_OL	0.4 V Max.
输出负载条件	L_CMOS	15 pF Max.
输入电压	V_IH	80% V_CC Max.	ST 终端
输入电压	V_IL	20 % V_CC Max.	ST 终端
上升/下降时间	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

石英晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。

产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂（开裂）,也可能导致气密性和产品特性受到破坏。当贴片晶振的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂。当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正。在该密封部分上施加一定压力,会导致气密性受到损坏。所以在此处请不要施加压力。另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上。
加高晶振环保方针：

确实遵循RoHS （欧盟电子电机产品有害物质禁限用指令)、SONY 技术标准文件(SS-00259)及其他法规与客户要求。推动环境教育活动,持续强化全员及供货商的环保观念及认知，重视无有害物质的产品及生产过程,致力推动设计绿色产品。加高晶振所有的经营组织都将积极应用国际标准以及适用的法律法规。为促进合理有效的公共政策的制订实施加强战略联系。

消除事故和环境方面的偶发事件，减少废物的产生和排放，有效的使用能源和各种自然资源，对紧急事件做好充分准备，以便及时做出反应。对我们的产品进行检验，同时告知我们的员工顾客以及公众，如何安全的使用，如何使用对环境影响较小，帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境。加高晶振,贴片晶振,HSO221S晶振.
