百利通亚陶晶振,有源晶振,KJ晶振,KJ3270008晶振

频率:32.768KHZ

尺寸:2.5*2.0mm

小体积贴片时钟晶体振荡器,是音叉贴片晶体,千赫频率元件,应用于时钟模块,智能手机,全球定位系统,因产品本身体积小,贴片编带型,可应用于高性能自动贴片焊盘,被广泛应用到各种小巧的便携式消费电子数码时间产品,环保性能符合ROHS/无铅标准.
订购热线:0755-29952090
QQ咨询 点击这里给我发消息

百利通亚陶晶振,有源晶振,KJ晶振,KJ3270008晶振,石英晶振真空退火技术:晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性。

32.768K晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊盘(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.

Diodes 公司总部及美洲销售办公室位于美国德州普拉诺 (Plano) 与加州米尔皮塔斯 (Milpitas)。设计、营销与工程中心位于普拉诺、米尔皮塔斯、台湾台北;台湾桃园市、台湾竹北市、英国曼彻斯特及德国纽豪斯 (Neuhaus)。Diodes 的晶圆生产设施位于密苏里州堪萨斯市及曼彻斯特,另外在中国上海亦设有一座生产设施。Diodes 在中国上海、济南、成都、扬州,以及香港、纽豪斯及台北设有组装与测试设施。另外在多个据点设有石英晶振工程、销售、仓储及物流办公室,包括台北、香港、曼彻斯特、中国上海、深圳、南韩城南市以及德国慕尼黑,并于世界各地设有支持办公室。

百利通亚陶晶振规格

单位

KJ晶振频率范围

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-55 to +125°C

裸存

工作温度

T_use

-40 to +85°C

标准温度

输出类型


CMOS

推荐:

频率公差

f_— l

±20~50ppm

+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.jyyshkj.com/

电源电压

DC VDD

1.8V

超出标准的规格请联系我们.

负载电容

CL

100Ω

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3 × 10-6 / year Max.

+25°C,第一年

百利通亚陶32.768KHZOSC振荡器型号列表:

Series型号 Frequency 频率 Frequency Stability频率稳定度 Operating Temperature     工作温度 Package / Case包装/封装 Size / Dimension 尺寸 Height - Seated (Max)高度
 KD 32.768kHz ±50ppm -40°C ~ 85°C 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.053" (1.35mm)
 KD 32.768kHz ±50ppm -40°C ~ 85°C 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.053" (1.35mm)
 KD 32.768kHz ±50ppm -40°C ~ 85°C 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.053" (1.35mm)
 KJ 32.768kHz ±25ppm -40°C ~ 85°C 4-SMD, No Lead 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.039" (1.00mm)
 KJ 32.768kHz ±25ppm -40°C ~ 85°C 4-SMD, No Lead 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.039" (1.00mm)
 KJ 32.768kHz ±25ppm -40°C ~ 85°C 4-SMD, No Lead 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.039" (1.00mm)
 KK 32.768kHz ±25ppm -40°C ~ 85°C 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.045" (1.15mm)
 KK 32.768kHz ±25ppm -40°C ~ 85°C 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.045" (1.15mm)
 KK 32.768kHz ±25ppm -40°C ~ 85°C 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.045" (1.15mm)
百利通亚陶32.768KHZOSC振荡器编码列表:

Manufacturer Part Number原厂代码 Manufacturer品牌 Series型号 Frequency 频率 Frequency Stability频率稳定度 Operating Temperature     工作温度 Package / Case包装/封装 Size / Dimension 尺寸 Height - Seated (Max)高度
KD3270037 Diodes Incorporated  KD 32.768kHz ±50ppm -40°C ~ 85°C 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.053" (1.35mm)
KD3270037 Diodes Incorporated  KD 32.768kHz ±50ppm -40°C ~ 85°C 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.053" (1.35mm)
KD3270037 Diodes Incorporated  KD 32.768kHz ±50ppm -40°C ~ 85°C 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.053" (1.35mm)
KJ3270008 Diodes Incorporated  KJ 32.768kHz ±25ppm -40°C ~ 85°C 4-SMD, No Lead 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.039" (1.00mm)
KJ3270008 Diodes Incorporated  KJ 32.768kHz ±25ppm -40°C ~ 85°C 4-SMD, No Lead 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.039" (1.00mm)
KJ3270008 Diodes Incorporated  KJ 32.768kHz ±25ppm -40°C ~ 85°C 4-SMD, No Lead 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.039" (1.00mm)
KK3270046 Diodes Incorporated  KK 32.768kHz ±25ppm -40°C ~ 85°C 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.045" (1.15mm)
KK3270046 Diodes Incorporated  KK 32.768kHz ±25ppm -40°C ~ 85°C 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.045" (1.15mm)
KK3270046 Diodes Incorporated  KK 32.768kHz ±25ppm -40°C ~ 85°C 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.045" (1.15mm)

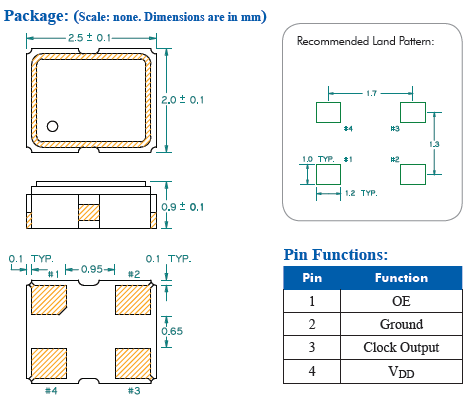

KJ-1.8V 2.5_2.0 CMOS

机械振动的影响:当2520晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。 百利通亚陶晶振,有源晶振,KJ晶振,KJ3270008晶振

PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于音叉晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。

存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响时钟晶振频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度: 温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

百利通亚陶石英晶振环保环境与发展对策:实行可持续发展战略.采取有效措施,防治工业污染.提高超小型贴片晶振能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.百利通亚陶晶振,有源晶振,KJ晶振,KJ3270008晶振

百利通亚陶晶振减少污染物排放,对不可再生的资源进行有效利用.减少32.768K贴片晶振废物的产生,对其排放的责任进行有效管理,有效地使用能源.通过石英晶振,贴片晶振,温补晶振,石英晶体振荡器设计工艺程序对员工进行培训保护环境以及人们的健康和安全.提供安全使用和废置我们的产品的信息,对环境有重大健康安全和环境的运营现状进行纠正.

百利通亚陶晶振集团保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和全球运作相关的自然资源.向员工灌输环境价值观,在所有的四脚贴片晶振,石英晶振,有源晶振,压控振荡器产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.
