NDK晶振,贴片晶振,NZ2520SEA晶振

频率：2.75~54MHz

尺寸：2.5*2.0mm

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等.

订购热线：0755-29952090

NDK晶振,贴片晶振,NZ2520SEA晶振,2520mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.

石英晶振的切型。采用高速线切割技术：1.优化及严格规范线切割机各项设备参数；2.通过试验精选所使用的各类线切割料，如：磨料、线切割线、槽轮等；3.确认最优的石英晶振切割工艺参数。通过以上方法使切割出的贴片晶振晶片在厚度一致性、平行度、表面粗糙度上都超越其它切割方式，提高了石英晶振晶片的精度，提高了生产效率。

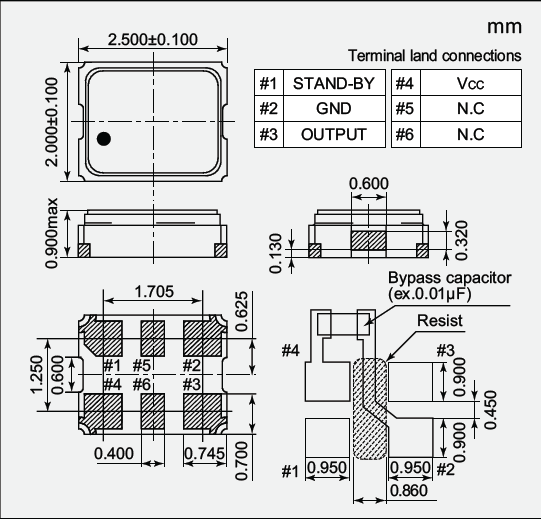

项目	符号	NZ2520SEA晶振规格说明	条件
输出频率范围	f₀	2.75~54MHz	请联系我们以便获取其它可用频率的相关信息
电源电压	V_CC	1.8 V to 3.3 V	请联系我们以了解更多相关信息
储存温度	T_stg	-55℃ to +125℃	裸存
工作温度	T_use		请联系我们查看更多资料http://www.jyyshkj.com
		-40℃ to +85℃

频率稳定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 极, L_CMOS≦15 pF
输出电压	V_OH	V_CC-0.4V Min.
输出电压	V_OL	0.4 V Max.
输出负载条件	L_CMOS	15 pF Max.
输入电压	V_IH	80% V_CC Max.	ST 终端
输入电压	V_IL	20 % V_CC Max.	ST 终端
上升/下降时间	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。

晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。
