富士晶振,贴片晶振,FSX-6M晶振

频率:10~100MHz

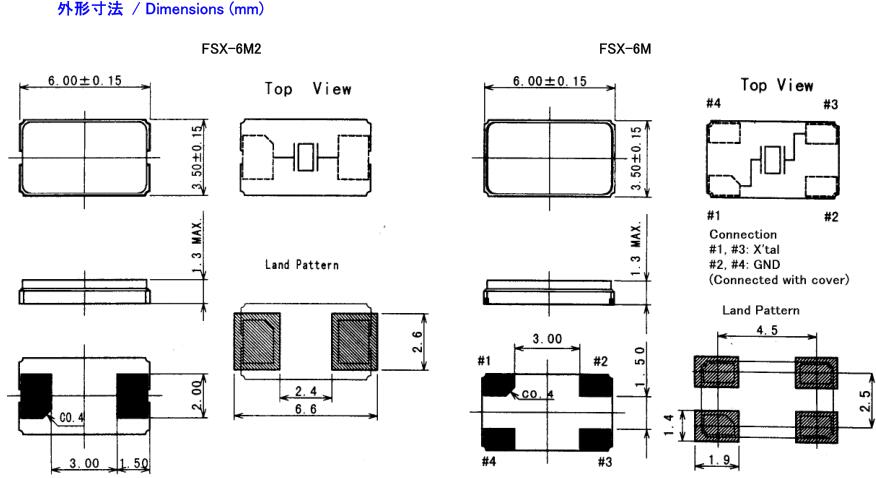

尺寸:6.0*3.5mm

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,达到了无铅焊接的高温回流温度曲线的标准.

订购热线:0755-29952090
QQ咨询 点击这里给我发消息

      富士晶振,贴片晶振,FSX-6M晶振贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
      富士晶振公司主要以石英晶振,电子元件,三端稳压管,LED照明,高压电容器,薄膜电容器等产品的生产与开发,在于2013年开始处理,软件的开发,今后在有线、无线通信设备的本公司商品化目标。今后更能迅速满足市场的需求。目前针对中国市场主要以石英晶振,石英晶体谐振器,石英晶体振荡器,有源晶振系列产品作为主打。FSX-6M晶振,6035两脚金属面谐振器,贴片无源石英晶振
      石英晶振产品电极的设计:石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率;2.往外界引出电极;3.改变电阻;4.抑制杂波.第1、2、3项相对简单,第4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化.特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大,故对电极的设计提出了更精准的要求.

富士晶振规格

单位

FSX-6M晶振频率范围

石英晶振基本条件

标准频率

f_nom

10~100MHz

标准频率

储存温度

T_stg

-40 to +85°C

裸存

工作温度

T_use

-40 to +85°C

标准温度

激励功率

DL

10 ~ 100μW

推荐:1μW 100μW

频率公差

f_— l

±10ppm ~ ±50ppm

+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.jyyshkj.com/

频率温度特征

f_tem

±3ppm 、±5ppm、±15ppm

超出标准的规格请联系我们.

负载电容

CL

16pF、20pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5× 10-6 / year Max.

+25°C,第一年

FSX-6M晶振,6035两脚金属面谐振器,贴片无源石英晶振

粘合剂
         请勿使用可能导致SMD晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂. (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)富士晶振,贴片晶振,FSX-6M晶振
机械振动的影响
         当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.
PCB设计指导
         (1) 理想情况下,机械蜂鸣器应安装在一个独立于音叉晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.
         (2) 在设计时请参考相应的推荐封装.
         (3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.FSX-6M晶振,6035两脚金属面谐振器,贴片无源石英晶振

      富士晶振集团将不论何时何地尽可能的进行低频陶瓷面谐振器源头污染预防.为环境目标指标的建立与评审提供框架.通过充分利用或回收等方法实现对自然资源的保持.消除事故和环境方面的偶发事件,减少废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.FSX-6M晶振,6035两脚金属面谐振器,贴片无源石英晶振
      富士晶振集团将确保其二脚晶振产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动. 在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求.富士晶振,贴片晶振,FSX-6M晶振
      富士集团将有效率的使用自然资源和能源,以便从两脚金属面6035晶振源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意.
