京瓷晶振,贴片晶振,KC5032P-P2晶振,KC5032P-P3晶振

频率：25~175MHz

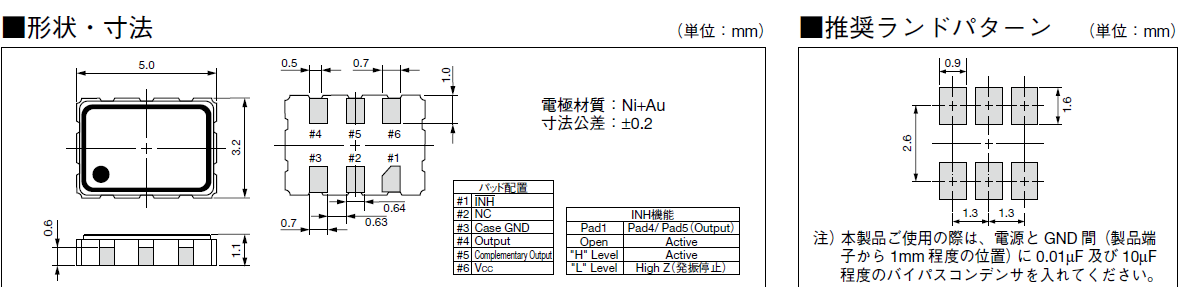

尺寸：5.0*3.2mm

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用.

订购热线：0755-29952090

京瓷晶振,贴片晶振,KC5032P-P2晶振,KC5032P-P3晶振,小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点.

贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边，主要是为了去除石英晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动了不稳定。

型号	符号	KC5032P-P2
输出规格	-	LV-PECL
输出频率范围	fo	25?175MHz
电源电压	V_CC	3.3Vor2.5V
频率公差（含常温偏差）	f_tol	±50×10^-6 max., ±100×10^-6 max.
保存温度范围	T_stg	-40?+85℃
运行温度范围	T_use	-10?+70℃ ,-40?+85℃
消耗电流	I_CC	45mA max. (fo≦170MHz)
待机时电流（＃1引脚"L"）	I_std	10μA max.
输出负载	Load-R	50Ω to V_CC-2V
波形对称	SYM	45?55% [at outputs cross point]
0电平电压	V_OL	V_CC-1.81?V_CC-1.62V
1电平电压	V_OH	V_CC-1.025?V_CC-0.88V
上升时间下降时间	tr, tf	0.5ns max. [20?80% Output, OutputN]
差分输出电压	V_OD1, V_OD2	-
差分输出误差	⊿V_OD	-
补偿电压	V_OS	-
补偿电压误差	⊿V_OS	-
交叉点电压	Vcr	-
OE端子0电平输入电压	V_IL	V_CC×0.3 max.
OE端子1电平输入电压	V_IH	V_CC×0.7 min.
输出禁用时间	tPLZ	200ns
输出使能时间	tPZL	2ms
周期抖动（1）	tRMS	5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)
周期抖动（1）	tp-p	33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)
总抖动（1）	tTL	50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10^-12) (2)]
相位抖动	tpj	1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) [13.5MHz≦fo<40MHz,fo offset:12kHz?5MHz fo≧40MHz,fo offset:12kHz?20MHz]

型号	符号	KC5032P-P3
输出规格	-	LV-PECL
输出频率范围	fo	25?175MHz
电源电压	V_CC	3.3Vor2.5V
频率公差（含常温偏差）	f_tol	±50×10^-6 max., ±100×10^-6 max.
保存温度范围	T_stg	-40?+85℃
运行温度范围	T_use	-10?+70℃ ,-40?+85℃
消耗电流	I_CC	45mA max. (fo≦170MHz)
待机时电流（＃1引脚"L"）	I_std	10μA max.
输出负载	Load-R	50Ω to V_CC-2V
波形对称	SYM	45?55% [at outputs cross point]
0电平电压	V_OL	V_CC-1.81?V_CC-1.62V
1电平电压	V_OH	V_CC-1.025?V_CC-0.88V
上升时间下降时间	tr, tf	0.5ns max. [20?80% Output, OutputN]
差分输出电压	V_OD1, V_OD2	-
差分输出误差	⊿V_OD	-
补偿电压	V_OS	-
补偿电压误差	⊿V_OS	-
交叉点电压	Vcr	-
OE端子0电平输入电压	V_IL	V_CC×0.3 max.
OE端子1电平输入电压	V_IH	V_CC×0.7 min.
输出禁用时间	tPLZ	200ns
输出使能时间	tPZL	2ms
周期抖动（1）	tRMS	5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)
周期抖动（1）	tp-p	33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)
总抖动（1）	tTL	50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10^-12) (2)]
相位抖动	tpj	1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) [13.5MHz≦fo<40MHz,fo offset:12kHz?5MHz fo≧40MHz,fo offset:12kHz?20MHz]

石英晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。

产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂（开裂）,也可能导致气密性和产品特性受到破坏。当石英晶振的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂。当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正。在该密封部分上施加一定压力,会导致气密性受到损坏。所以在此处请不要施加压力。另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上。
