文泽尔晶振公司是专注于设计开发高质量低相噪石英晶体振荡器,以及各种合成仪器频率产品制造商,所研制的石英晶振都能够实现低相位噪声源技术,文泽尔团队为石英振荡器配置的降噪测量仪器可以检测出高稳定性,高可靠性的晶振产品,同时也能给客户提供良好高质量石英产品,下面几款是文泽尔公司所推出的黄金频率源测试装置仪器.

即使没有遇到相位噪声测试装置限制,在7GHz以上的频率进行相位噪声测量也很困难,虽然现在许多测试装置制造商正在使他们的系统能够测量更高频率,但这些系统的成本非常高,而且我们大多数人现在更愿意找到使用现有或现场仪器的方法,许多自动相位噪声则试装置的输入频率限制约为7GHz,那么如何测量>7GHz信号的相位噪声性能?常见的方法是将较高频率的DUT与另一个信号混合,并混合到相位噪声测试装置可以精确测量的频率,然后可以对数据进行归一化以确定DUT频率处的相位噪声,文策尔的用于混音的黄金频率源包括我们的最低相位噪声石英晶体振荡器(GMXO-FR),可产生多个高质量信号,可用于与DUT信号混频,盒子内还设有一一个混音器,方便混台DUT提供的一个Golden信号.您只需根据需要提供适当的滤波器和放大器,以选择所需的信号和电平,用于相位噪声测试装置的测试.

Wenzel Associates的BLUE PHASE 1000系列相位噪声测试装置将蓝色TOPS模块和其他超低噪声组件集成到手动或计算机控制的相位噪声测量系统中,主要用作工程工具,BLUE PHASE 1000测试晶振装置采用模块化设计,可灵活地用于多种配置,并实现极低的噪声,有三种配置可供选择:单通道,互相关和残余,每个测试集由两个机箱配置组成,BPMS是测量系统,它安装在一个5%“高机架安装底盘中.每个单元均由BPPS低噪声电源供电,该电源安装在单独的5%“高半机架式机箱(全机架可用)中,BPMS-1000-SC和BPMS-1000-CC相位噪声测量系统配置为利用双源方法促进RF和微波源的精确单边带(SSB)绝对相位噪声测量,BPMS-1000-RM相位噪声测量系统配置为便于有源或无源双端口器件(如放大器,乘法器,分频器,分离器,电缆和滤波器以及混频器)的精确残余(附加)相位噪声测量.

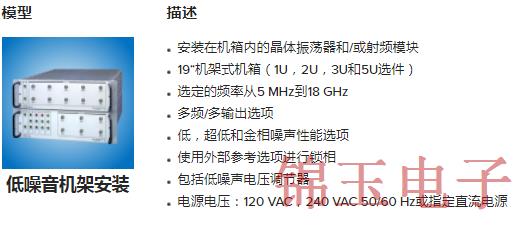

Wenzel Associates的仪器将业界领先的超低相位噪声性能与标准19*机架安装配置(1U,2U,3U和5U)相结合,提供各种标准机架源解决方案,具有预先配置的输出频率,但也可提供进口晶振定制解决方案,与可变低噪声频率台成器相比,以更低的成本提供卓越的性能,并且灵活性仅提供所需的固定频率.

Wenzel Associates的仪器将业界领先的超低相位噪声性能与标准19*机架安装配置(1U,2U,3U和5U )相结合,提供各种标准机架源解决方案,具有预先配置的输出频率,但定制解决方案也可提供高达8U(14)的组件,与可变低噪声频率合成器相比,以更低的成本提供卓越的性能,并且灵活性仅提供有源晶振所需的固定频率,可提供高达18GHz的频率,具有低,超低或Golden性能选项,根据需要提供多个频率和多个输出,以及使用外部参考进行锁相,每个仪器都包含一一个低噪声电源和/或低噪声电压调节器,以帮助最大限度地减少与电源线相关的杂散,并提供清洁电源来驱动内部振荡器和模块.可以指定AC或DC电源电压.

(文泽尔)Wenzel晶振从从原型到生产模式,致力于不断的提供高质量的产品制定解决方案,以及提供多元化个性化服务系统,以满足RF和微波电子行业的技术要求,经过努力研究设计出高性能的的创新石英晶振以及其它频率元器件产品,Wenzel企业在机载,航母,安全监视,以及通信系统为其提供的振荡器,合成器测试设备成为了美国防御系统选择的大部分之一.
